汎用Oリングでは摩擦運動でOリングがよじれたり、耐薬品性、耐溶剤性に劣ったりするケースが多々あります。テフロン被覆OリングであるDuetリングは、DuetリングのOリング表面層がテフロン樹脂で覆われるため、滑り性や、ゴムの欠点を防御して高機能素材と同等の性能になりました。更に価格も高機能の割に低単価となっております。またDuetリングは少量から製造加工販売が可能です。

※表面層がテフロン樹脂とゴム弾性体の点で硬さに違いがあります。

1. Duetリングとは

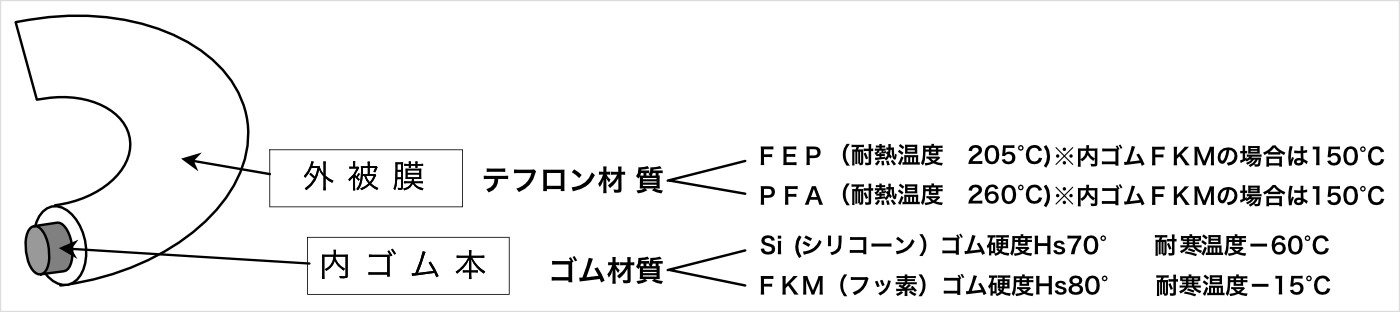

Oリングの表面層をテフロン(FEP = 四フッ化エチレン・六フッ化プロプレン共重合、またはPFA = 四フッ化エチレン・パーフルオロアルコキシエチレン共重合)チューブで覆い、芯材のゴムOリングとの二重構造から生まれた、テフロン被覆Oリングです。

*硬度は85°Hs

特徴

テフロンのすべり性、耐薬品性、耐熱、耐寒特性等の長所やゴムの最大特性である弾性体の長所を合わせ持つ高性能Oリングです。また、米国FDA適合品のため、食品機械等にも安心です。

2. Duetリングの断面形状

※中空のDuetリングは反発力が小さいため、低速等微量の運動用等にご設計ください。

3. Duetリングのサイズ(断面線径)と製作可能寸法

Duetリングは、規格OリングのP、G、V、AS、Sサイズに加えて、任意の内径サイズや大口径等でご用意できます。詳しくは下記、製作可能な線径と詳細をご覧下さい。

※表が読みづらい場合は、横表示でごらんください。

Duetリングの製作可能の線径と詳細(FEP標準品)

(単位:mm)

線径(φ) 公差 FEP/PFA
厚さ
製作可能最少径(φ) 線径(φ) 公差 FEP/PFA
厚さ
製作可能最少径(φ)
1.57 ±0.12 0.33 5.84 5.33 ±0.2 0.46 18.54
1.78 5.84 5.60 ±0.25 30.00
1.96 5.84 5.70 30.00
2.45 5.84 6.00 31.24
2.62 5.84 6.35 36.83
2.72 5.84 7.00 36.83
2.80 6.35 7.50 36.83
2.92 6.35 8.00 0.63 36.83
3.00 6.35 8.40 36.83
3.10 8.00 8.50 ±0.4 60.19
3.20 8.50 9.00 60.19
3.42 ±0.15 10.66 9.50 60.19
3.53 10.66 10.00 0.76 60.19
3.75 12.70 11.00 127.00
4.00 0.35 17.98 12.00 203.20
4.20 17.98 12.70 304.80
4.32 18.54 14.99 ±0.65 381.00
4.50 18.54 15.88 381.00
4.70 ±0.2 18.54 19.05 ±0.9 457.20
4.93 18.54 20.00 635.00
5.00 0.43 18.54 25.40 ±1.3 939.80

*Duetリングは、線径が1.57~25.4mmまでご用意できますので、規格外サイズも任意に製作可能です。

4. Duetリングの取付方法

  1. ゴムOリング溝の設計に準じて(つぶし代20~35%)ご使用ください。ただし、より効果を得たいシールの場合、さらにつぶし代を多くとる事をおすすめいたします。
  2. OリングのDuetリングを引き伸ばし取り付ける場合は、熱湯で温めると引き伸ばせますが、装着が困難な場合は、装着治具を使用されるか二分割溝設計等に変更ください。

カタログダウンロード

カタログデータがこちらからダウンロードできます。

PDFカタログ:Duetリング(二重構造Oリング)
